產品名稱：太陽能電池模擬電源

產品型號：DCR21-60100C


一、簡介

      太陽能電池模擬電源是我公司根據太陽能光伏產業需求而研制開發的一款新型高科技產品，太陽能電池模擬電源可以真實的模擬太陽能光伏組件的輸

出特性，能夠根據光伏組件的四個參數，自動模擬出光伏組件的PV曲線，廣泛用于太陽能電池特性模擬，太陽能并網逆變器的研發、調試、老化等環節。

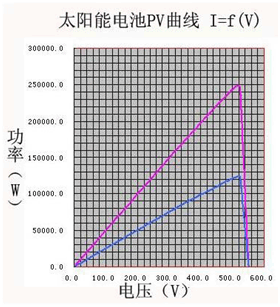

二、電壓功率曲線如下：



1、 適用規范：IEC61215，UL1703 等對直流電源的性能要求；

2、 人性化的本機操作界面，超強的上位機兼容軟件，非常便于工作人員的操作使用；

3、 控制模式：本機設置，RS485/232上位機管理軟件操作?？煽刂魄袚Q輸出模式，設置輸出。

4、 輸入設有軟啟動控制裝置，有效減小開機啟動沖擊電流；

5、 輸入功率因數高：≥0.85；（額定輸入、輸出，額定負載條件下）；

6、 整機效率高：效率≥80%；（額定輸入、輸出，20％～100％負載條件下）；

7、 空載功耗小：≤15KW（額定輸入，空載輸出）；

8、 機器設近/遠程控制，方便用戶對電源輸出進行實時監控；

9、 保護功能：輸出限流、限壓，過壓、過流，短路保護，設備過熱，輸入缺相保護；

10、關機自放電功能：關機后30秒內，內部電路電壓降至安全電壓；

11、輸出的電壓-電流曲線可以控制，即輸出I-V曲線可編程（必選）。

輸入
1、 電壓：三相AC380V±10%；

2、 頻率：50Hz/60Hz±10%；


輸出

1、 恒壓設定范圍：0-1000V；

2、 恒流設定范圍：0-100A；

3、 穩壓穩流狀態自動切換；

4、 穩壓精度：

     源效應≤0.1%（輸出額定值）（輸入電源電壓變化±10%時引起的輸出電壓的變化率）；

     負載效應 ≤0.5%（電源輸出電流從零至額定值變化時引起的輸出電壓變化率）；

5、 穩流精度：

     源效應≤0.1%（輸出額定值）（輸入電源電壓變化±10%時引起的輸出電壓的變化率）；

     負載效應 ≤0.5%（電源輸出電流從零至額定值變化時引起的輸出電壓變化率）；

6、 輸出紋波：≤0.1%Vrms （輸出額定值）；

7、 顯示方式：LCD顯示；

8、 設定方式：通訊接口RS485/232設置或按鍵設置；

9、 顯示分辨率：電壓0.1V，電流0.1A；

10、電池特性模擬：

       具有穩壓穩流輸出方式和曲線輸出方式選擇功能在曲線運行方式下，采用開路電壓和短路電流設定方式輸出，在電源輸出設定范圍內自動生成最大任意功率點，根據需要自動保存所設定曲線，產品出廠預設三組曲線保存在電源中，便于生產人員操作；

11、保護方式：輸入缺相，過欠壓；輸出限流、限壓、過流、短路、過壓、過載保護；

12、工作方式：長期滿負荷連續工作；

13、時漂：≤0.5%額定值（電源連續工作時間大于8 個小時引起的輸出電壓的變化率）；

14、溫漂：≤0.05%額定值/℃（電源使用環境溫度范圍內由環境溫度變化引起的輸出電壓變化率）；

15、外形尺寸：526寬*800高*700深
