一、 簡介：

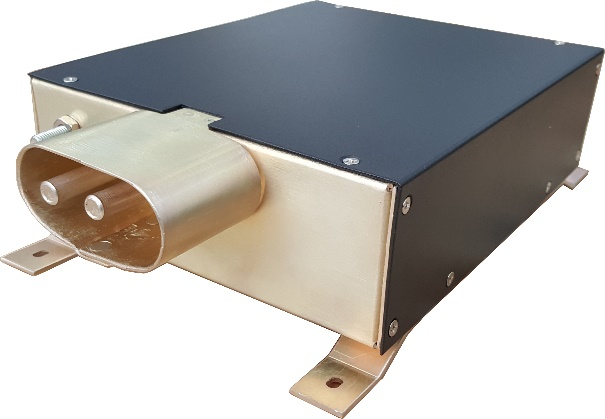

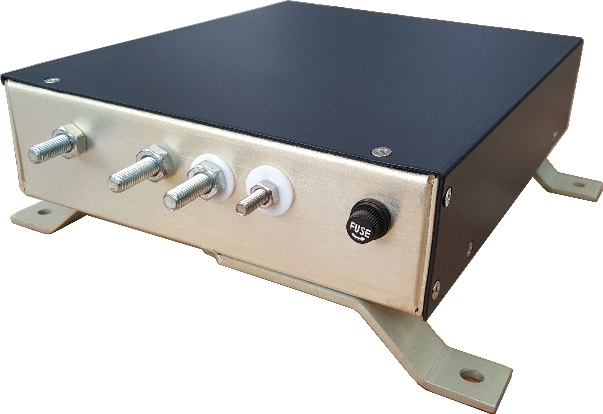

電源接線盒是陜西藍海電氣有限公司專門針對小型民用飛機設計生產的，用于小型民用飛機對飛機發電機進行控制和保護，并對來自發電機、蓄電池、外部電源和起動機電源進行切換，以及各種信號的處理等，滿足飛機在各種條件下的用電需求。
設計參照了民用航空相關的技術文件和相關的標準所規定的要求，保證電源接線盒的可靠性、通用性和良好的電氣性能，以及裝機和地面試驗中各種環境下的適應性。
二、 主要功能
電源接線盒主要由發電機控制裝置、主電源接觸器、蓄電池接觸器、啟動接觸器、外部電源接觸器、電流傳感器和外部電源插座等組成，主要用于：
1) 向機上電網輸送直流正常電源和直流應急電源；
2) 對主電源進行控制和保護；
3) 對飛機發動機進行啟動控制；
4) 向飛機提供外部電源；
5) 向航電系統提供蓄電池電流指示信號和發電機低壓告警信號。
6) 飛機發電機正常工作時，主電源給蓄電池提供充電電源；
7) 在保證上述功能滿足的情況下，應實現主電源和蓄電池的輸出線路相互獨立，并各有兩路輸出；
8) 地面電源通過電源接線盒向全機電網供電。

電源接線盒主要由發電機控制裝置、主電源接觸器、蓄電池接觸器、啟動接觸器、外部電源接觸器、電流傳感器和外部電源插座等組成，主要用于：
1) 向機上電網輸送直流正常電源和直流應急電源；
2) 對主電源進行控制和保護；
3) 對飛機發動機進行啟動控制；
4) 向飛機提供外部電源；
5) 向航電系統提供蓄電池電流指示信號和發電機低壓告警信號。
6) 飛機發電機正常工作時，主電源給蓄電池提供充電電源；
7) 在保證上述功能滿足的情況下，應實現主電源和蓄電池的輸出線路相互獨立，并各有兩路輸出；
8) 地面電源通過電源接線盒向全機電網供電。

1) 發電機額定電壓：28.5V；
2) 發電機額定負載電流：70A；
3) 電壓調節：28.5     V；
4) 過壓保護電壓：31.75±0.5V；
5) 欠壓告警電壓：24.5±0.35V；
6) 發電機主饋電線保護電流（反流）：5A~15A；
7) 過載能力：電源接線盒的過載能力與發電機的過載能力相匹配；
8) 工作溫度：-40℃～+60℃；
9) 儲存溫度：-40℃～+85℃；
10) 相對濕度：≤95%；
11) 重量: ≤4.5Kg；
12) 外形尺寸：≤346mm（長）×208mm（寬）×95mm（高）；
