一、系統簡介
DCDI系列智能蓄電池放電監測儀是專門用于飛機、艦船、電力、電信、鐵路、電池生產企業或其它行業對蓄電池組(24V、27V、48V、110V、220V、270V、400V、600V)進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。采用最新的無線通訊技術，通過PC機監控軟件可對蓄電池放電過程進行實時監測。
DCDI智能蓄電池放電監測儀功耗部分采用MOSFET作為放電負載，完全避免了紅熱現象，安全可靠無污染，體積小、重量輕、移動方便。系統由微處理器控制，液晶顯示、中英文菜單切換。放電電流以0.1A為單位(0A～300A)連續可設。放電參數可按鍵盤輸入，也可由計算機下傳設置。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安全?？缮筛鞣N直觀反應蓄電池組性能的曲線、柱圖、報表等，并可放大、查詢、打印。

二、技術參數
1. 負載電壓范圍:DC25～132.2V
2. 放電電流:0～300A(連續可調)
3. 恒流放電控制精度：1%
4. 電流設定步進幅度0.1A
5. 電流測量范圍：1～500A
6. 電流檢測精度：±0.5%+1A
7. 電流顯示精度:1%
8. 電壓顯示精度:1%
9. 定時時長:0-99.99小時
10. 冷卻方式: 強制風冷
11. 環境溫度: -10℃-50℃
12. 環境濕度: 20%-80%
13. 工作電源:AC220V±15% 50±5HZ
14. 外形尺寸:526×800×1120(mm)(長×寬×高)
15. 平均無故障時間：（MTBF）：≥50000h
16. 重量：75Kg

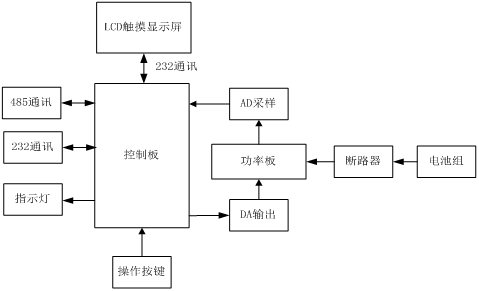

三、原理框圖

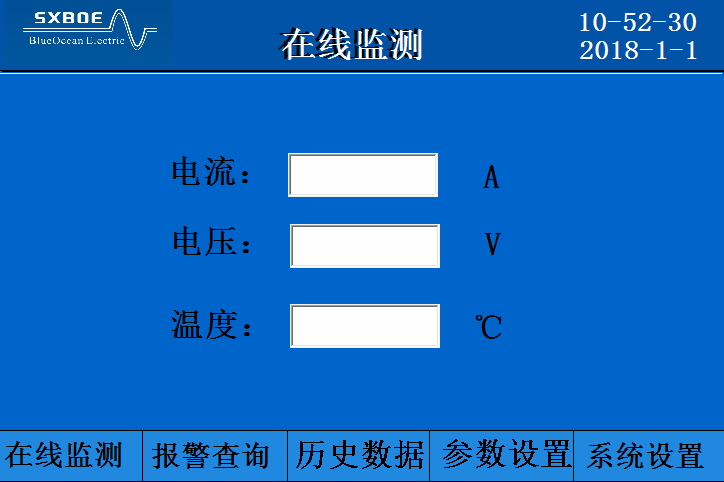

四、顯示界面設計

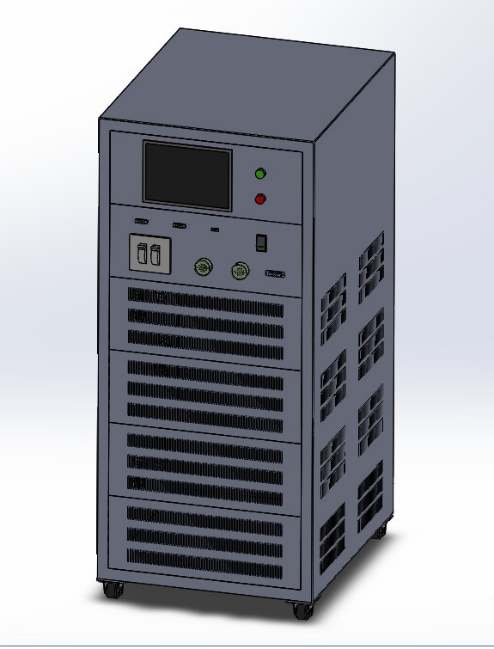

五、外形結構
