一、產品概述

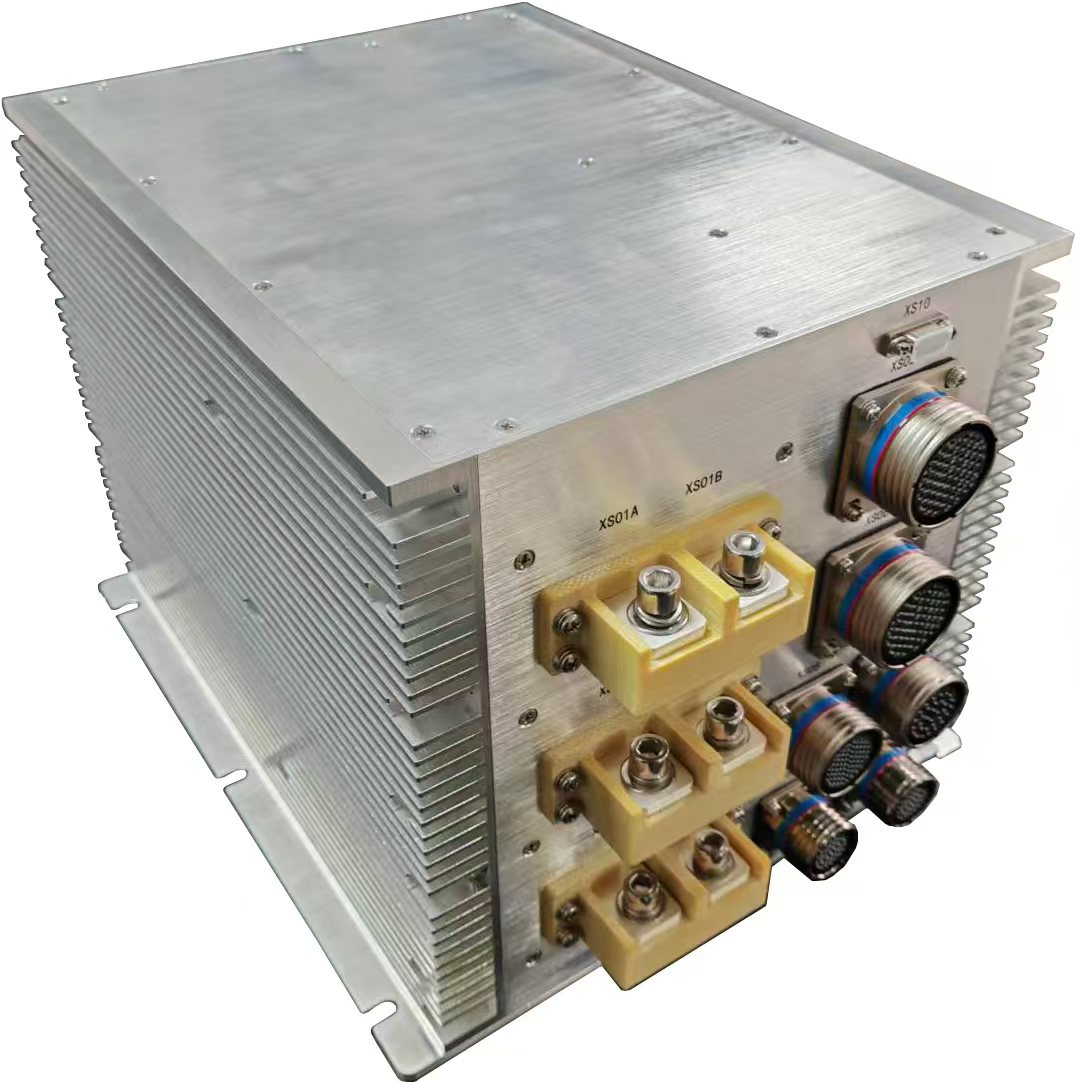

      中大型無人機電源管理機由EMI濾波電路、SSPC智能功率控制開關、MCU電源管理控制電路、通訊電路、檢測電路、殼體以及航空連接器等組成。
       無人機電源管理機作為無人機的一個重要的組成部分，其工作的可靠性對無人機的安全自主飛行具有非常重要的意義。通過電源管理機，實現對無人機全機電源的智能控制和管理，合理分配無人機的電能，提高無人機的飛行可靠性。電源管理機負責所需電源的切換功能管理、狀態監控等。
      BPMS4000列配電管理機作為機載設備通過交聯電源設備和負載設備共同構成無人機的配電網絡。其主要功能是為機載設備配電，依據上位機指令實現機載設備分級分階段配電管理：可實時監測電網狀態，采集電網電氣參數、故障識別、數據上傳；具備數據緩存功能，斷電恢復后系統狀態不復位，保持?jǐn)嚯娗盃顟B(tài)直至接收最新指令。

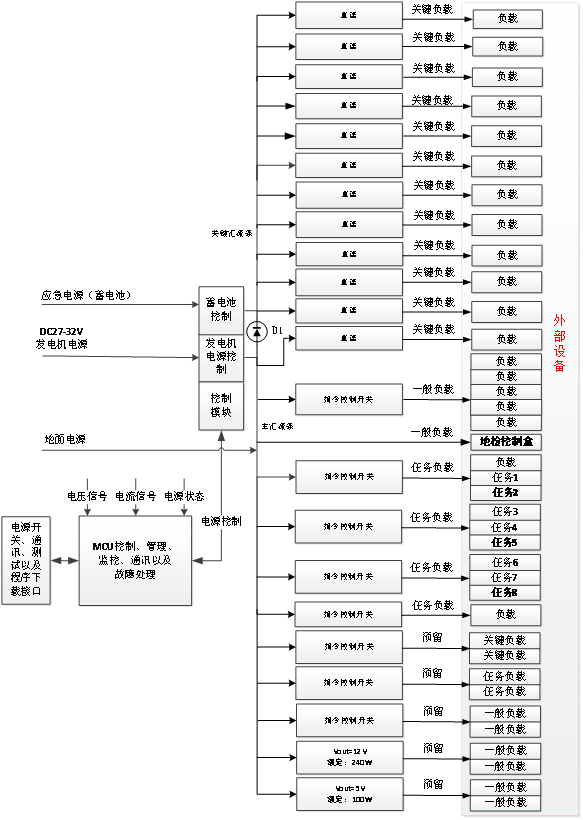

圖1. 配電機組成及交聯關系

二、配電管理機組成
      配電管理機組成及功能框圖如圖2所示，由SSPC智能開關模塊、配電管理和監控模塊、通訊模塊、輸出控制模塊以及故障保護模塊等組成。為提高轉換效率以及供電需求，關鍵載荷采用直連模式對后級設備供電，以降低功耗，減輕整機重量和減小整機體積。

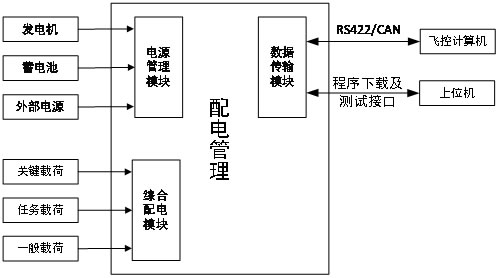

圖2  配電管理機原理框圖

一、配電管理機功能

3.1電源輸入

配電管理機的電源輸入及特性如表1所示。

表1.電源輸入

3.2 電源管理

1）可手動控制蓄電池接入電網，并通過電網中其他電源（外部電源/發電機）充電，充電過程有充電電流限制；

2）可指令控制發電機接入電網，發電機作為主電源應能為所有設備供電；

3）連接/脫離外部電源后可自動與電網接入/脫開，外部電源應能為所有設備供電。

3.3配電輸出

1.為實現不同機載設備功能需求，配電管理機需根據每個機載設備重要等級、功耗、配電特點、功能實現方式等進行設計；

2.機載設備根據重要等級分為關鍵負載、任務負載、一般負載三類；

3.任務負載、一般負載電氣故障時應不影響關鍵負載配電；

4.根據配電控制方式分為直連、手動控制、指令控制三種；

a）直連：機載設備供電接口與電氣匯流條之間導線直連，無任何控制開關器件；

b）手動控制：機載設備的上電控制器件需要地勤人員手動控制；

c）指令控制；機載設備的上電控制器件需要響應飛控機指令完成通斷電。
